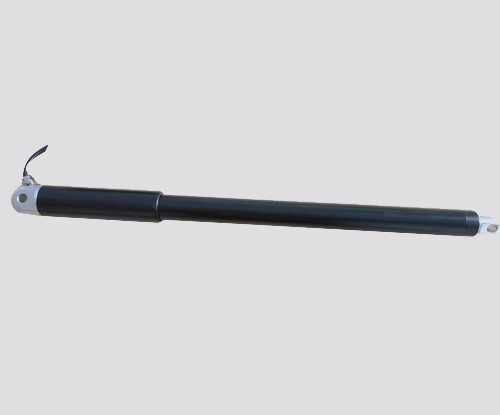

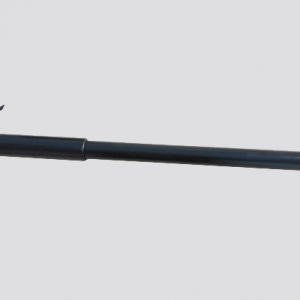

笔式电动推杆 厂家直销

产品详细介绍


一、工作原理

电动推杆以直流电压12vDC- 24vDC直流电机为动力源,通过减速箱传动变速到丝杆螺母的螺旋运动转化为直线运动,通过控制器控制直流电机的正反转实现往复进退动作,当外力超过推杆额定推力时,通过控制器内部限流过载保护实行自动停机,保护电机及其它零部件.由于电机直接驱动省去了中间能量转化环节,整机效率高,从而降低了能耗,无油液污染,按装维护极为简单方便,只需简单的将推杆按装在支架或吊架上接通电源即可以使用。

二、各部件名称:

三、技术参数

注:以上行程为标准行程,其它尺寸可以根据客户要求定制。

推拉力可选:50N -1200N. 特殊推拉力也可以按客户要求定制.

工作温度:-20-70摄氏度。

负载噪音:<60db

直线间隙:0.5-1mm

标准颜色:白色,黑色,棕色,灰色。
      外管材质:20号钢喷塑或316不锈钢本色.

丝杆材质:45号钢.
      螺母材质:铜或增加型塑料.

导线长度:1.5米
      接头标准:DC5.5*2. 5  4x2. 5芯航空插

四、工作机制:

五、操作及功能说明
       1.本电动推杆带自配控制器,也可以接配在设备有24vDC5A电流保护的电源上或带有行程开关24vDC5A的设备上(注:切不可以装在无电流保护功能及无行程控制的设备上),推拉力不可超  过额定值的5%
      2.本推杆控制器接通电源后等30秒后开始启动.

3.通控器点击A为伸出,点击D为停止,点B为缩回,
      4.手动开关接线:黄色线为共用线,兰色线为伸出触点,棕色线为缩回触点,黑色线为停止触点,只要绿色.棕色.黑色触碰到黄色线头推杆就会伸出.缩回.停止(客户可以根据自身要求选择合适的按钮开关,也可以本公司带配).
      5.按照推杆的工作制进行操作,不得装在频率较高的设备上使用.

6.支架按装:推杆尾端支架固定在不可移动的一端, 前端支架固定在可移动的物体上,然后用圆销销牢.
      7.把推杆电机电源线插入控制器,首先用手动控制进行操作,看动作是否正常,后再用遥控操作.
六、控制器电路原理
输入电压: 额定电压:220vAC             额定频率50/60HZ

输出电压: DC/24v- -24. 5v

输出电流: 5A

当输入110vac和输出负载上限时,启动时间为5S

当输入265vec和输出负载上限时,启动时间为25

效率:当输入110vac和输出负载时效率为80%,当输入265vac和输出负载上限时,效率为85%.

短路电路保护:该电源供给器在短路解除时,能恢复正常工作过流。过压保护:当过流排除后,电源将自动恢复工作,当输出

电压超过额定电压时,电源将保护,故障排除后能恢复工作。



笔式电动推杆以其安全、环保、结构精简、节省空间等特性,已经部分或逐步替代液压缸、气缸等产品。在各个机械设备领域涉及到升降推拉、开关闭合、直线运动方面也得到了广泛的应用。虽然应用广泛,但目前电动推杆仍属于非标加工行业,各厂家的产品型号系列也都是广义上的,因为客户需求不同,例如:推力、行程、频率,速度,安装距等。所以客户在选购电动推杆前特别要注意一下几点:

首先各个电动推杆厂家是根据客户的具体参数进行订做加工的,这需要有一定的供货周期,客户在选购电动推杆时,首先要预留出一定的工期,具体的交货时间可以跟厂家实际沟通好,以免因为工期而延误使用。

其次,电动推杆属于机械辅助设备,是跟其它设备配套使用的,这就涉及到安装尺寸问题,各厂家的产品尺寸,都有大概标准,但也不完全相同。为了避免因为尺寸问题影响到安装,在选型时一定要把电动推杆的尺寸先设计到要使用的设备中去,而不是先加工好设备,后选择电动推杆,这样就很麻烦,结果是想用用不上,因为尺寸不合适,要么改设备,要么改电动推杆方案,即使最后安装好了,无论对整套设备还是电动推杆来说,性能多少都会有些影响,不能充分发挥其功能性。

另外,选购电动推杆一定要考虑使用的频率,一般各个厂家的型号都有标注,常见的是工作制,这个具体还要跟厂家沟通好,目前市场上有好多产品虽然标注了,但是实际工作频率可能达不到,所以价格特别低的产品客户就要注意了,使用性能也会打折扣的。
