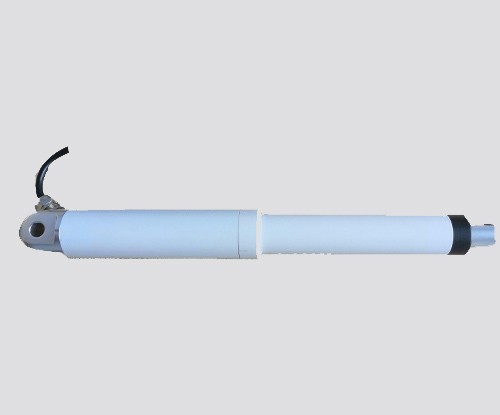

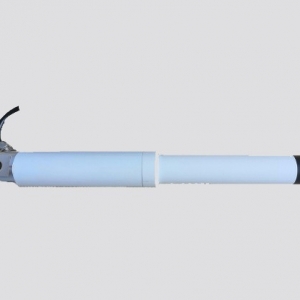

小型电动推杆 厂家批发

产品详细介绍


一、工作原理

电动推杆以直流电压12vDC- 24vDC直流电机为动力源,通过减速箱传动变速到丝杆螺母的螺旋运动转化为直线运动,通过控制器控制直流电机的正反转实现往复进退动作,当外力超过推杆额定推力时,通过控制器内部限流过载保护实行自动停机,保护电机及其它零部件.由于电机直接驱动省去了中间能量转化环节,整机效率高,从而降低了能耗,无油液污染,按装维护极为简单方便,只需简单的将推杆按装在支架或吊架上接通电源即可以使用。

二、各部件名称:

三、技术参数

注:以上行程为标准行程,其它尺寸可以根据客户要求定制。

推拉力可选:50N -1200N. 特殊推拉力也可以按客户要求定制.

工作温度:-20-70摄氏度。

负载噪音:<60db

直线间隙:0.5-1mm

标准颜色:白色,黑色,棕色,灰色。
      外管材质:20号钢喷塑或316不锈钢本色.

丝杆材质:45号钢.
      螺母材质:铜或增加型塑料.

导线长度:1.5米
      接头标准:DC5.5*2. 5  4x2. 5芯航空插

四、工作机制:

五、操作及功能说明
       1.本电动推杆带自配控制器,也可以接配在设备有24vDC5A电流保护的电源上或带有行程开关24vDC5A的设备上(注:切不可以装在无电流保护功能及无行程控制的设备上),推拉力不可超  过额定值的5%
      2.本推杆控制器接通电源后等30秒后开始启动.

3.通控器点击A为伸出,点击D为停止,点B为缩回,
      4.手动开关接线:黄色线为共用线,兰色线为伸出触点,棕色线为缩回触点,黑色线为停止触点,只要绿色.棕色.黑色触碰到黄色线头推杆就会伸出.缩回.停止(客户可以根据自身要求选择合适的按钮开关,也可以本公司带配).
      5.按照推杆的工作制进行操作,不得装在频率较高的设备上使用.

6.支架按装:推杆尾端支架固定在不可移动的一端, 前端支架固定在可移动的物体上,然后用圆销销牢.
      7.把推杆电机电源线插入控制器,首先用手动控制进行操作,看动作是否正常,后再用遥控操作.
六、控制器电路原理
输入电压: 额定电压:220vAC             额定频率50/60HZ

输出电压: DC/24v- -24. 5v

输出电流: 5A

当输入110vac和输出负载上限时,启动时间为5S

当输入265vec和输出负载上限时,启动时间为25

效率:当输入110vac和输出负载时效率为80%,当输入265vac和输出负载上限时,效率为85%.

短路电路保护:该电源供给器在短路解除时,能恢复正常工作过流。过压保护:当过流排除后,电源将自动恢复工作,当输出

电压超过额定电压时,电源将保护,故障排除后能恢复工作。



小型电动推杆维护须知:

(1)每三个月对小型电动推杆小修一次。

  1)检查推杆各部磨损情况及紧固件是否松动。

  2)检查胶质密封环(油封)的磨损情况,调整其弹簧拉力。

  3)检查电机绕组绝缘电阻。

(2)每六个月对小型电动推杆中修一次。

  1)除小修各项目外,还需要更换新的润滑油和补充新的润滑脂。

  2)检查推杆各部位轴承磨损情况。

(3)每年对小型电动推杆大修一次。

  1)拆开推杆进行检查和修理,更换磨损的零件。

  2)按电机的维修要求进行电机的检修。

  3)更换润滑油和润滑脂。

(4)小型电动推杆的拆装顺序

  1)先拆除电机。

  2)将推杆从输送机上吊下平放在地面上。

  3)拆除小透盖及里面的轴用挡圈,拆除左支座及右支座。

  4)拆除左轴承座。

(5)小型电动推杆零件的装配,恰好与上述顺序相反进行。
